Es gibt in Deutschland bereits Teilnetzgebiete, in denen im Rahmen von Forschungsvorhaben bis zu 30 % Wasserstoff in das bestehende Gasnetz beigemischt wird. Mit H2Direkt gehen Energie Südbayern und Energienetze Bayern zusammen mit Thüga den nächsten Schritt und wollen zeigen, dass auch eine Umstellung auf 100 % Wasserstoff möglich ist.

Die Hauptziele des Projekts:

• Eine klimaneutrale Gasversorgung von Privathaushalten und Gewerbe.
• Zeigen, dass die bestehende Gasinfrastruktur in Zukunft mit geringen technischen Umrüstungen mit Wasserstoff weiterverwendet werden kann.
• Die Machbarkeit und Betriebssicherheit eines von Erdgas auf Wasserstoff umgestellten Verteilnetzes demonstrieren.
• Die Erarbeitung einer Roadmap und eines allgemeinen Leitfadens für die Umstellung von Verteilnetzen in ganz Deutschland.

Der Green Deal der Europäischen Union legt fest, dass bis 2030 die Treibhausgasemissionen der EU-Mitgliedstaaten auf 55 % im Vergleich zu 1990 reduziert werden sollen. Auch der Wärmesektor muss seinen Beitrag zur Emissionsminderung leisten. Eine Möglichkeit ist Wasserstoff, der mit Strom aus erneuerbaren Energiequellen erzeugt wird. Dieser grüne Wasserstoff kann in Zukunft fossiles Erdgas als Energieträger ersetzen und ist daher eine vielversprechende Alternative in der häuslichen Wärmeversorgung.

Das Projekt H2Direkt soll zeigen, dass dafür die bereits bestehende Gasnetzinfrastruktur verwendet werden kann und das mit möglichst wenig zusätzlichen Investitionen. Die Ergebnisse des Forschungsvorhabens teilen Energie Südbayern und die Thüga AG mit den rund 100 Partnerunternehmen der Thüga-Gruppe. Sie schaffen so eine wichtige Blaupause für deren Weg in eine dekarbonisierte Wärmeversorgung. H2Direkt ist ein Teilprojekt im TransHyDE-Verbund, einem der Wasserstoff-Leitprojekte des Bundesforschungsministeriums.

Voraussetzung für die Nutzung erneuerbarer Energien ist ein leistungsfähiges Stromnetz, das Leistungsschwankungen auffangen kann. In Wasserstoff können große Energiemengen gespeichert und wieder rückverstromt werden, wenn sie benötigt werden. Die Besonderheit: Beim Einsatz von Wasserstoff als Energieträger entstehen keine schädlichen Emissionen, sondern lediglich etwas Wasserdampf. Regenerativ erzeugt wird Wasserstoff einen großen Beitrag zur Energiewende leisten und eine Reduktion der CO2-Emissionen im Gassektor ermöglichen.

Für den Feldtest werden zehn private Haushalte ausgewählt, die bereits an das lokale Gasnetz angeschlossen sind. Zusätzlich soll ein Gewerbekunde mit Wasserstoff versorgt werden.

H2Direkt ist ein Verbundprojekt zwischen dem regionalen Versorger Energie Südbayern GmbH, dem Erdgas-Netzbetreiber Energienetze Bayern GmbH & Co. KG und dem Stadtwerkeverbund Thüga AG. Zusätzlich ist ein unabhängiges Prüfinstitut als Projektpartner involviert. Die Projektpartner sind für folgende Bereiche zuständig:

• Energie Südbayern GmbH:
  Die Energie Südbayern GmbH (ESB) ist verantwortlich für die Umsetzung und technische Betreuung des Feldtests vor Ort. Vertragliches und Abrechnung liegen bei ESB, die der direkte Ansprechpartner für die Testhaushalte ist.
• Energienetze Bayern GmbH & Co. KG:
  Die Energienetze Bayern GmbH & Co. KG (ENB) ist die Netzgesellschaft im Unternehmensverbund der ESB und der größte regionale Gasverteilnetzbetreiber in Südbayern.
• Thüga AG:
  Thüga unterstützt die ESB mit konzeptioneller und operativer Fachexpertise und mit Erfahrungen aus vorherigen Forschungsprojekten zur Umstellung von Verteilnetzen auf Wasserstoff. Zudem ist Thüga für wissenschaftliche und strategische Fragestellungen zuständig.
• Prüfinstitut:
  Neue Gasinstallationen müssen vor der Freigabe geprüft und abgenommen werden. Dafür ist ein Sachverständiger eines unabhängigen Prüfinstituts (z. B. TÜV) zuständig. Zusätzlich unterstützen die auf dem Wasserstoff-Sektor erfahrenen Unternehmen Keep It Green GmbH und das Engler-Bunte-Institut (EBI) die Projektplanung mit sicherheitstechnischen Beurteilungen.

Energie Südbayern und Thüga arbeiten noch mit weiteren Industrieunternehmen und Forschungsinstituten zusammen, die das Umstellungsprojekt mit Fachwissen, Simulationen und Sicherheitsprüfungen unterstützen.

Mit Wasserstoff können Raumwärme und Warmwasser CO2-neutral erzeugt werden. Den Testhaushalten wird eine saubere und 100 % grüne Wärmeversorgung zur Verfügung gestellt. Für den Projektzeitraum erhalten sie als Gegenleistung für die Zusammenarbeit ein neues Wasserstoffbrennwertgerät sowie die dazugehörige Wärmelieferung. Speziell auf den Feldtest bezogen, übernimmt die ESB alle nötigen Umstellarbeiten und die Kosten dafür. Die häuslichen Gasinstallationen sowie der Gasanschluss werden außerdem auf Dichtheit und Funktion durch ein unabhängiges Prüfinstitut (z. B. TÜV) untersucht.
Auch der ideelle Wert ist hervorzuheben: Der Klimaschutz ist eine globale und nationale Aufgabe, die uns alle angeht. Die Teilnahme am Feldtest H2Direkt stellt einen aktiven Beitrag zum Gelingen der Energiewende in Deutschland dar.

Die Umstellung des Gasnetzes auf Wasserstoff findet in Markt Hohenwart statt. Das Baugebiet „Am Kerschberg II“ bietet sehr gute Bedingungen für die Durchführung des Feldtests. Denn es handelt sich um ein junges Gasnetz, das einfach abgetrennt werden kann und in dem wenige Komponenten ausgetauscht werden müssen.

H2Direkt befindet sich noch in der Konzeptionierungs- und Auslegungsphase. Bis spätestens Ende Juni erfolgt die Auswahl und Akquise der teilnehmenden Testhaushalte. Anschließend ist der Start der Untersuchung der Gasanlagen in den teilnehmenden Testhaushalten geplant. Noch 2022 soll die technische Implementierung der wasserstoffkompatiblen Anlagenkomponenten erfolgen, der erste Wasserstoff fließt voraussichtlich zur Heizperiode 2023.

Grundsätzlich ist für die Umstellung der Gasversorgung auf Wasserstoff kein Austausch der Rohre nötig. Unter Umständen könnte aber eine Verlegung neuer Rohre nötig sein, um die nicht am Feldtest teilnehmenden Haushalte weiter mit Erdgas zu versorgen. Für das 100%-Wasserstoffnetz werden ein Wasserstofftank und eine Einspeiseanlage aufgebaut, die genaue Lage dieser Anlagen wird noch festgelegt.
Für die Nutzung des Wasserstoffs in den Haushalten werden alle Gaskomponenten auf ihre H2-Tauglichkeit überprüft. Handelsübliche Brennwertthermen und -kessel können mit einem gewissen Anteil Wasserstoff umgehen, für eine 100%-Umstellung ist es jedoch nötig, die bestehenden Gasanlagen zu ersetzen. Die ausgebauten Erdgasgeräte werden von Energie Südbayern eingelagert und für einen möglichen Wiedereinbau auf dem aktuellen Stand der Technik gehalten.
Die Projektpartner arbeiten hier mit einem namhaften Heizungshersteller zusammen, der bereits 100 % H2-taugliche Geräte anbietet. Die neuen Endgeräte inklusive deren Einbau sind für die Testteilnehmer im Projekt inbegriffen. Auch Komponenten wie Zähler, Gasdruckregelgeräte, Gasströmungswächter und Hauseinführungskombinationen werden überprüft und gegebenenfalls im Zuge des Projekts ausgetauscht.

Die operative Dauer des Feldtests ist vorerst auf 18 Monate festgelegt, beginnend im Sommer 2023.

Ob eine Weiterversorgung mit 100 % Wasserstoff nach dem Feldtestbetrieb möglich ist, wird im Rahmen des Projekts bewertet. Ziel ist der Weiterbetrieb unter Beachtung der technischen und wirtschaftlichen Erkenntnisse aus dem Projekt.
Das weitere Vorgehen mit der umgebauten Infrastruktur steht noch nicht fest. Die Marktbedingungen im Bereich von grünem Wasserstoff befinden sich aktuell im Wandel, deshalb muss die Situation gegen Ende des Feldtests 2025 evaluiert werden. Neben dem weiteren Betrieb des Netzes mit Wasserstoff ist auch ein geordneter Rückbau der Infrastruktur denkbar.

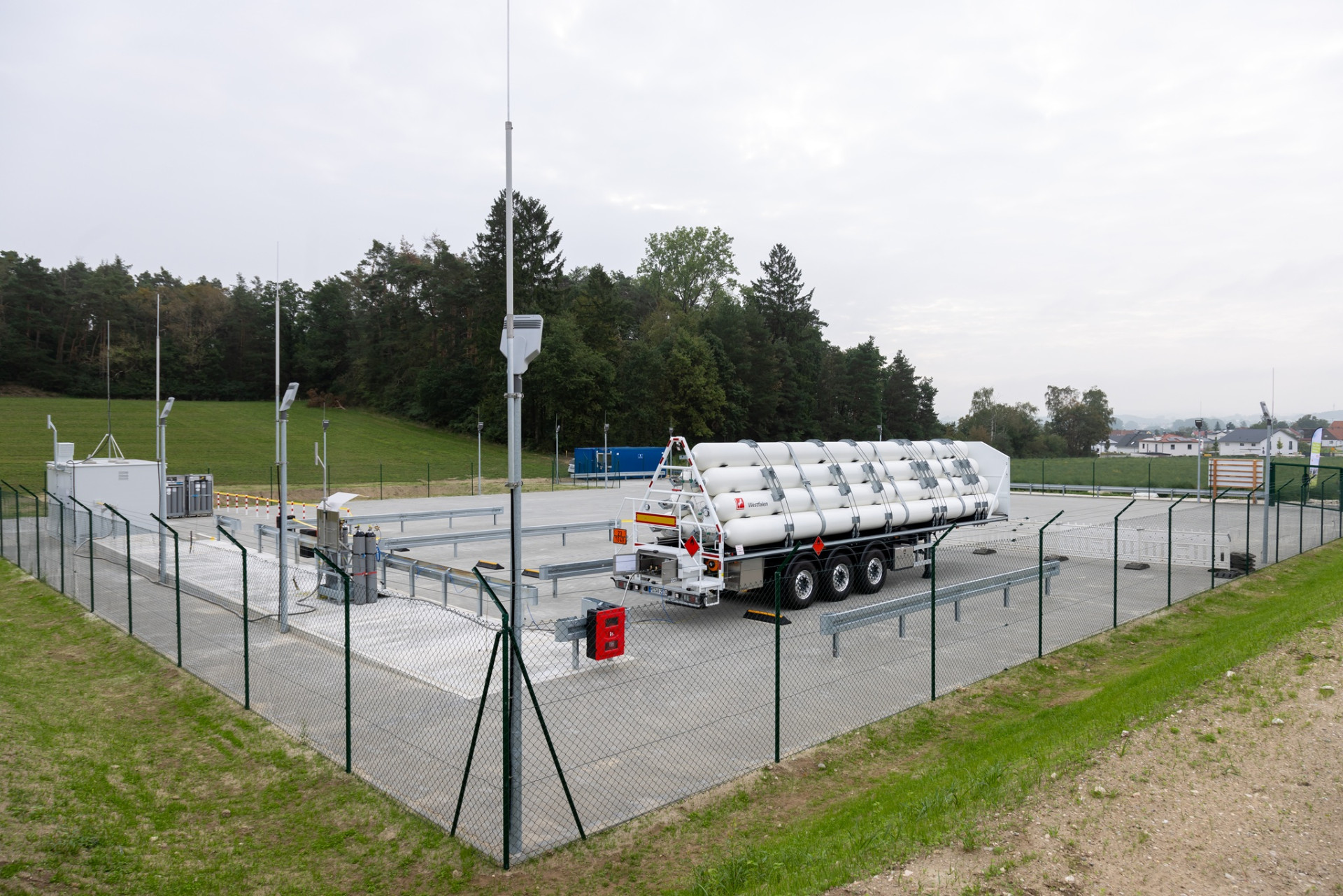

Das neue 100%-Wasserstoff-Gasnetz wird im Inselbetrieb angelegt. Das bedeutet, es wird ein Teil des bestehenden Erdgasnetzes vom Rest abgetrennt und separat mit Wasserstoff versorgt. Für eine zuverlässige Gasversorgung im laufenden Betrieb wird der zentrale Wasserstofftank in kurzen zeitlichen Abständen nachgetankt und zudem kontinuierlich überwacht. Der grüne Wasserstoff befindet sich auf den LKW in sogenannten Röhrenbündelspeichern.
Die Einspeiseanlage beinhaltet eine Druckregelung sowie eine Odorierungsanlage. Wie bei der konventionellen Gasversorgung wird dem ansonsten geruchlosen Wasserstoff ein Odoriermittel beigesetzt, das ihn bei einem eventuellen Gasaustritt über den Geruch wahrnehmbar macht. Über die bestehenden Leitungen des Netzabschnitts wird der Wasserstoff zu den teilnehmenden Haushalten transportiert und gelangt zu den H2-tauglichen Endgeräten. Dort wird er wie Erdgas verbrannt und die entstehende Wärme zum Heizen bzw. für Warmwasser genutzt.

Nein. Da Wasserstoff wie Erdgas gespeichert werden kann, kann er auf Vorrat produziert werden. So ist der Nachschub im Feldtest jederzeit gewährleistet. Für die Auslieferung des Wasserstoffs wird mit renommierten Gaslieferanten zusammengearbeitet, die seit Jahrzehnten klassische Lieferformen in Flaschen und Tanks anbieten. Fuhrpark und Logistikabteilung sind so ausgerichtet, dass die Lieferkette stets aufrechterhalten werden kann. Lieferengpässe können somit ausgeschlossen werden.

Für das Projekt wird grüner Wasserstoff eingesetzt, die Gasversorgung ist somit klimaneutral.

Die Teilnahme am Forschungsprojekt ist freiwillig. Im Vorfeld der Projektumsetzung werden wir die Kunden umfassend informieren. Für Fragen stehen die Ansprechpartner von ESB und ENB zur Verfügung.

Wenn ein Haushalt innerhalb des Testgebiets nicht am Feldtest teilnehmen möchte, wird die Gasleitungsführung des Netzabschnitts geändert. Dies bringt größere Umbaumaßnahmen im bestehenden Erdgasnetz mit sich. In jedem Fall ist die Wärmeversorgung aller Haushalte im Testabschnitt gesichert.

Das wasserstofffähige Brennwertgerät inkl. der Wartung und Instandhaltung bleibt während der gesamten Projektphase Eigentum des Endgeräteherstellers.

Durch den Charakter als Forschungsprojekt bestehen bei H2Direkt bestimmte rechtliche Anforderungen. Diese werden in einem separaten Vertrag berücksichtigt. Darin sind sowohl Konditionen der Energieversorgung als auch des Anlagentauschs in den Haushalten festgelegt.

Der Vertragswechsel erfolgt in enger Abstimmung mit Energie Südbayern. Mit Beginn der Vertragslaufzeit muss der Erdgasliefervertrag mit dem jeweiligen Lieferanten gekündigt werden. In Zusammenarbeit mit den Kunden und unter Beachtung der individuellen Vertragszeiträume stellen die Projektpartner sicher, dass die Vertragsmodalitäten geregelt werden. Kosten entstehen für die Kunden dabei nicht.

Die Analyse und Überprüfung der häuslichen Gasendgeräte erfolgt bei einem Hausbesuch durch ausgewiesenes Fachpersonal der ESB und externen Sachverständigen des Prüfinstituts. Neben den Gasendgeräten werden auch Komponenten wie Zähler, Gasdruckregelgeräte und Gasströmungswächter überprüft und gegebenenfalls ausgetauscht.

Ob eine Weiterversorgung mit 100 % Wasserstoff nach dem Feldtestbetrieb möglich ist, wird im Rahmen des Projekts bewertet. Ziel ist der Weiterbetrieb mit 100 % Wasserstoff unter Beachtung der technischen und wirtschaftlichen Erkenntnisse aus dem Projekt.
Das weitere Vorgehen mit der umgebauten Infrastruktur steht noch nicht fest. Die Marktbedingungen im Bereich von grünem Wasserstoff befinden sich aktuell im Wandel, deshalb muss die Situation gegen Ende des Feldtests 2025 evaluiert werden. Neben dem weiteren Betrieb des Netzes mit Wasserstoff ist auch ein geordneter Rückbau der Infrastruktur denkbar.

Den Einbau der neuen Wärmeanlagen werden Installateure der ESB vornehmen, die im Umgang mit Wasserstoff geschult wurden oder bereits Erfahrung im Umgang mit Wasserstoff besitzen. Alle Installateure, die im Auftrag der ESB und Forschungspartnern zum Kontakt mit den teilnehmenden Haushalten autorisiert sind, können sich zu jeder Zeit ausweisen und arbeiten unter Einhaltung aller zum jeweiligen Zeitpunkt geltenden Corona-Schutzverordnungen. Die teilnehmenden Haushalte können jederzeit die Vorlage des entsprechenden Ausweises verlangen.

Da sich die Nutzung von Wasserstoff zur Wärmeversorgung noch in der Forschungsphase befindet, gibt es bisher keine bestehende Infrastruktur von der Erzeugung bis ins Haus. Solche Leitungen würden umfangreiche Tiefbauarbeiten erfordern, welche wiederum zahlreiche Genehmigungsprozesse durchlaufen müssten. Das würde unnötig zeitliche und finanzielle Ressourcen aufbrauchen. Sollte die Technologie des grünen Wasserstoffs Marktreife erlangen, werden sicherlich auch die Aspekte einer dauerhaften Infrastruktur intensiv geprüft. Zunächst geht es um die Erforschung der Technologie.

Die Wärmeerzeugung mit Wasserstoff funktioniert auf dieselbe Weise wie bei der Nutzung von Erdgas. Im täglichen Betrieb werden die Änderungen daher nicht zu bemerken sein.

Grundsätzlich kann die Teilnahme am Projekt H2Direkt nicht ohne Weiteres abgebrochen werden. Bestehen für einen Haushalt triftige Gründe, die einen weiteren Feldtestbetrieb unzumutbar machen, kann der Vertrag jedoch gekündigt werden. Bei jeder Art von auftretendem Problem sollten sich die Kunden zunächst an die Ansprechperson der ESB wenden.

Den Testhaushalten wird ein neues 100%-Wasserstoff-Brennwertgerät sowie die zugehörige saubere und 100 % grüne Wärmeversorgung zur Verfügung gestellt. Dabei kommen auf sie keinerlei Mehrkosten zu. Die Teilnehmer tragen als Vorreiter mit einer klimaneutralen Wärmeversorgung im eigenen Zuhause zum Klimaschutz bei.

Auf die Gaskunden werden weder bezüglich der Geräteumstellung vor dem Feldtest noch durch den laufenden Betrieb Kosten zukommen. Für den Projektzeitraum erhalten die Testhaushalte als Gegenleistung für die Zusammenarbeit ein neues Wasserstoffbrennwertgerät sowie die dazugehörige Wärmelieferung.

Für die Sichtung der vorhandenen Gasendgeräte sowie den Umbau der Wärmeanlage ist es nötig, dem Fachpersonal Zugang zur Anlage zu gewähren. Hierfür werden voraussichtlich mehrere Termine nötig sein. In enger Abstimmung mit Ihnen als Hauseigentümer sind Hausbesuche zur Instandhaltung und Auswertung vorgesehen. Für die modernen Wasserstoff-Brennwertgeräte muss zudem ein Anschluss zur Datenübermittlung aufgebaut werden, um die Betriebsdaten von fern auslesen zu können. Die Projektbeauftragten würden sich auch über die Teilnahme bei einer Zufriedenheitsumfrage sowie anderen werbewirksamen Aktivitäten freuen.

Durch den Austausch der Anlagen sind keine Schäden an Gebäude oder Anschlüssen zu erwarten. Sollte es aber doch zu Schäden kommen, werden diese umgehend und kostenfrei durch Fachpersonal der ESB oder beauftragte Dritte behoben. Die entsprechenden Versicherungen werden seitens ESB abgeschlossen.

Aufgrund der sorgfältigen Planung der technischen Anlagen erwarten wir keine gehäuften Störungen. Ausfälle der Wärmeanlage sind jedoch nicht vollständig auszuschließen. Treten an bestimmten Geräten Störungen auf, sollte sich der Kunde an den Installateur oder den Ansprechpartner der ESB wenden. Hierzu stellt die ENB einen rund um die Uhr erreichbaren Bereitschafts- und Entstörungsdienst zur Verfügung.

Die verbauten Komponenten werden in Zusammenarbeit mit einem spezialisierten Projektpartner auf ihre Sicherheit analysiert und im Labor überprüft. Im Rahmen von H2Direkt wird als zusätzliche Sicherheit ein System aus Gassensoren implementiert. Diese Sensoren können eventuelle Leckagen detektieren und die Gaszufuhr sofort unterbrechen. Das Sensoriksystem wird vom Schweizer Gassensorikspezialisten Endress+Hauser entwickelt und speziell auf die Detektion von 100 % Wasserstoff im Projekt H2Direkt abgestimmt.
Über die Beimischung von Odoriermittel (= Geruchsstoff im Erdgas/Wasserstoff) hinaus, stellen diese Gassensoren ein zusätzliches Sicherheitsbauteil im Vergleich zur klassischen Erdgasversorgung dar. Diese alarmieren schon bei einer sehr niedrigen H2-Konzentration, die deutlich im nicht gefährlichen Bereich liegt, also weit unter der Explosionsgrenzen von Wasserstoff.
Zusätzlich zu den Überprüfungen aller verbauten Netzkomponenten auf ihre H2-Tauglichkeit durch die Projektpartner wird eine umfangreiche Sicherheitsevaluierung durch den Sachverständigen eines unabhängigen Prüfinstituts vorgenommen. Dabei werden unter anderem alle Änderungen am System überprüft und Maßnahmen zum Explosionsschutz vorgegeben (sogenannte Explosionszonen-Berechnung).
Die Wasserstoff-Einspeiseanlage wird nach aktuellen Regeln der Technik implementiert und abgenommen. Für das gesamte Gasteilnetz wird ein Brandschutzkonzept erstellt, in das auch die Feuerwehr von Hohenwart eingebunden ist.

Innerhalb der Thüga-Gruppe gab es bereits 2014 ein Projekt mit H2-Beimischung in ein kommunales Gasverteilnetz. Weiterhin ist die Thüga mit dem Partnerunternehmen Stadtwerke Heide an einer Netzeinspeisung von 20 % Wasserstoff im Rahmen des Reallabors Westküste100 involviert. Die Netze BW arbeitet aktuell im baden-württembergischen Öhringen an einem Projekt, den H2-Anteil von aktuell 10 % schrittweise auf 30 % anzuheben.
Im nordrhein-westfälischen Holzwickede existiert ein Projekt der E.ON-Tochtergesellschaft Westnetz GmbH, bei dem Gewerbekunden mit 100 % Wasserstoff versorgt werden. Die Zielsetzung von H2Direkt, ein Gasteilnetz mit angeschlossenen Privathaushalten auf 100 % Wasserstoff umzustellen, ist in Deutschland ein Novum. Insofern haben die Ergebnisse des Feldtests eine sehr große Bedeutung für die zukünftige Entwicklung eines klimaneutralen Wärmesektors.

Wasserstoff ist nicht gefährlicher als andere Energieträger, denn entweichender Wasserstoff verfliegt sofort. Wasserstoff ist 14-mal leichter als Luft, weder giftig, noch ätzend oder radioaktiv, entzündet sich nicht selbst und verbrennt mit farbloser Flamme rückstandsfrei. Bei richtigem Umgang geht keine Gefahr von Wasserstoff aus.

Wasserstoff ist wie Erdgas auch ein leicht entzündliches Gas, daher gelten – ebenso wie bei Erdgas – hohe Anforderungen an die Dichtheit der Komponenten. Mithilfe des im Netzabschnitt verbauten Sensoriksystems werden eventuelle Gaslecks schnell erkannt und die Versorgung wird automatisch abgeriegelt.

Wie Erdgas auch ist Wasserstoff geruchlos und wird daher in einer Odorierungsanlage mit einem deutlich wahrnehmbaren Geruchstoff versetzt. Das ist derselbe Geruchstoff wie bei Erdgas – riecht also genauso. Eventuelle Gaslecks können so schnell erkannt werden.

Wasserstoff und Erdgas haben unterschiedliche Eigenschaften, unter anderem sind die Verbrennungsgeschwindigkeit und -temperatur von Wasserstoff höher als bei Erdgas. Das Regelungssystem, das die Verbrennung des Gases in einer Therme steuert, muss daher für diese Bedingungen entwickelt und abgestimmt sein. Die grundlegende Funktionsweise der Heizung ist jedoch gleich.

Wasserstoffheizungen sind bereits in verschiedenen Forschungsprojekten in Deutschland im Einsatz, jedoch noch nicht kommerziell verfügbar. Es ist daher noch nicht klar, wie teuer diese Geräte für den Einsatz in Privathaushalten sein werden. Voraussichtlich werden die Anschaffungskosten bei Marktreife jedoch denen einer konventionellen Gasheizung ähnlich sein.

Durch den schrittweise steigenden CO2-Preis wird das Heizen mit fossilen Energieträgern zukünftig deutlich teurer. Alternativen sind (neben Pellets) die Umstellung auf grünen Wasserstoff oder eine elektrische Wärmepumpe. Bei beiden Alternativen sind ebenfalls Kostensteigerungen im Vergleich zum aktuellen Niveau zu erwarten. Der Wasserstoffpreis wird zukünftig abhängig von Verfügbarkeit und Herstellungsprozessen sein und muss sich am Marktpreis der anderen Energieträger messen. Es ist zu beachten, dass die politische Regulierung die Entwicklung der Heizkosten wesentlich beeinflussen wird. Die Preisdynamik ist daher noch nicht sicher absehbar.

Bei H2Direkt geht es vor allem um technische Daten, die für eine erfolgreiche Überprüfung der Gasanlagen notwendig sind, weniger um personenbezogene Daten. Sowohl die technischen Daten als auch etwaige personenbezogene Daten, die im Rahmen der Vertragsschließung erhoben werden, unterliegen selbstverständlich allen gesetzlichen Regelungen zum Datenschutz. Alle Daten werden nur höchstens so lange gespeichert, wie es die gesetzlichen Vorschriften erlauben. Zur ordentlichen Umsetzung des Projektes erfolgt, falls erforderlich, ein Datenaustausch zwischen dem Energieversorger und dem Prüfinstitut. Bei allen Überprüfungen, Transfers und Speicherungen werden die datenschutzrechtlichen Bestimmungen durch den beteiligten Energieversorger, dessen beauftragter Partner und involvierte Behörden eingehalten.
